特征X射线及其衍射  X射线是一种波长很短(约为20～0.06┱)的电磁波，能穿透一定厚度的物质，并能使荧光物质发光、照相乳胶感光、气体电离。在用电子束轰击金属“靶”产生的X射线中,包含与靶中各种元素对应的具有特定波长的X射线，称为特征（或标识）X射线。考虑到X射线的波长和晶体内部原子间的距离(10-8cm)相近，1912年德国物理学家劳厄(M.von Laue)提出一个重要的科学预见：晶体可以作为X射线的空间衍射光栅,即当一束 X射线通过晶体时将发生衍射，衍射波叠加的结果使射线的强度在某些方向上加强，在其他方向上减弱。分析在照相底片上得到的衍射花样，便可确定晶体结构。这一预见随即为实验所验证。1913年英国物理学家布喇格父子(W.H.Bragg,W.L.Bragg)在劳厄发现的基础上,不仅成功地测定了NaCl、KCl等的晶体结构,并提出了作为晶体衍射基础的著名公式──布拉格定律：

                                2d sinθ=nλ

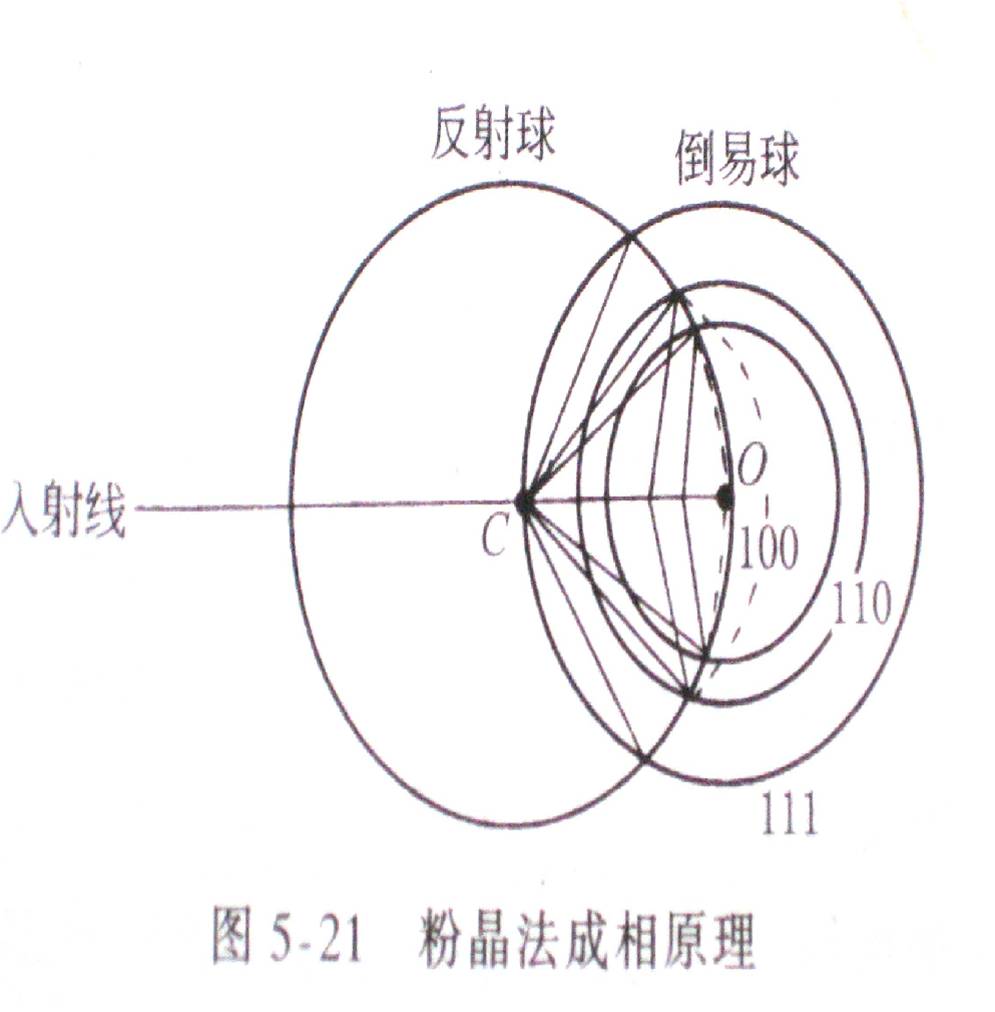

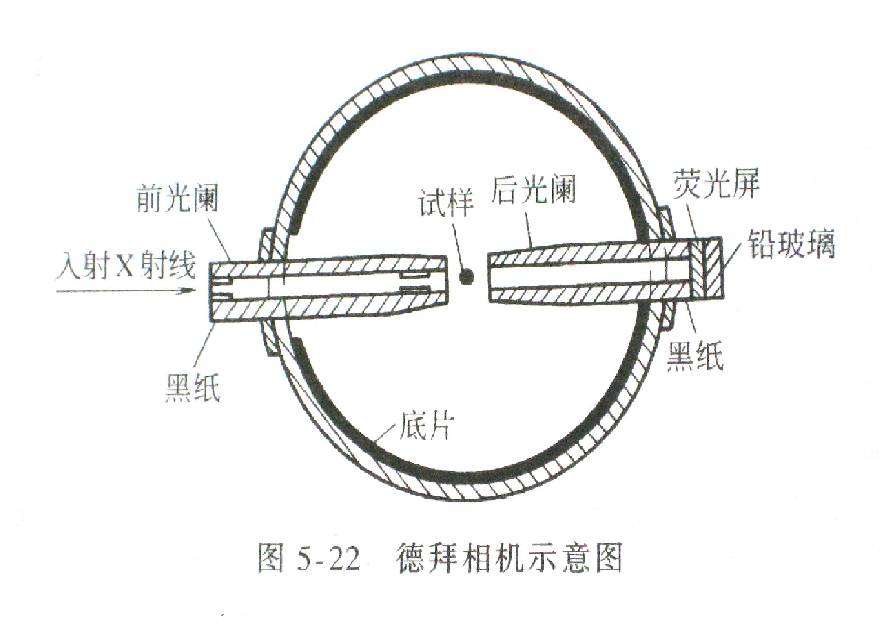

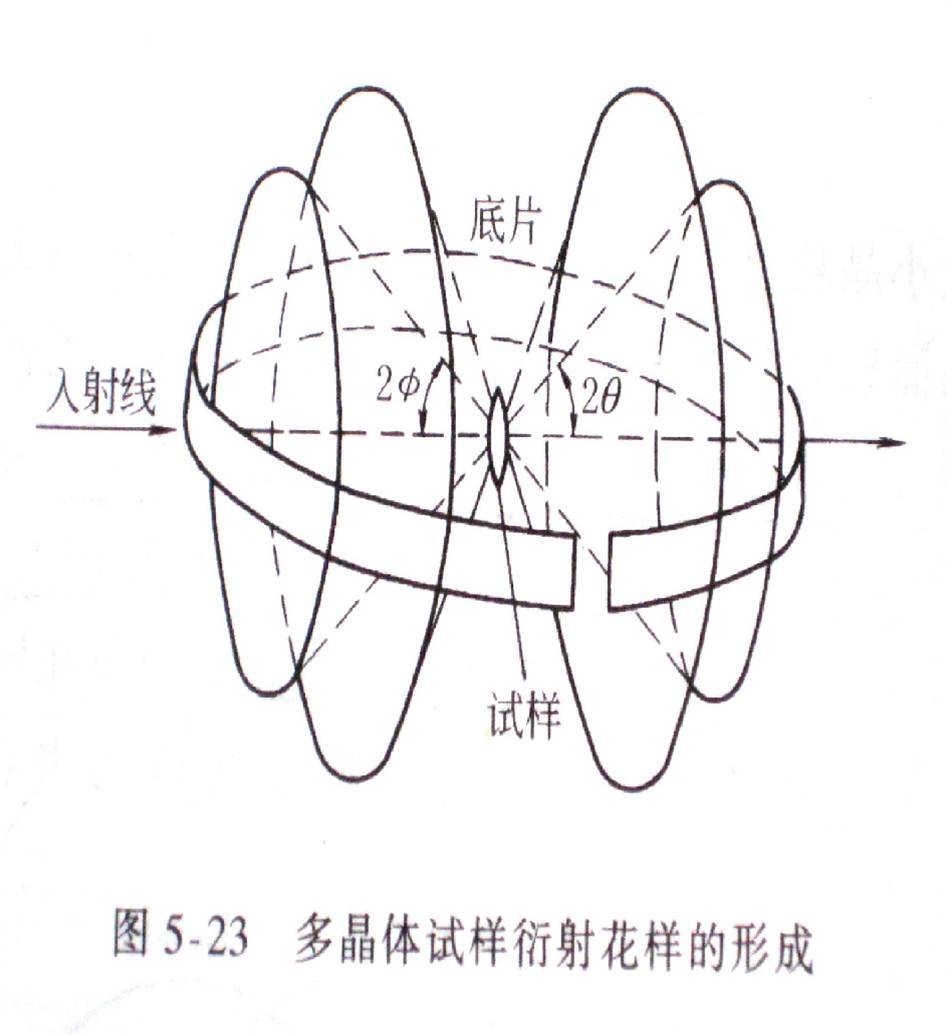

当X射线以掠角θ(入射角的余角)入射到某一点阵平面间距为d的原子面上时(图1),在符合上式的条件下，将在反射方向上得到因叠加而加强的衍射线。布喇格定律简洁直观地表达了衍射所必须满足的条件。当 X射线波长λ已知时(选用固定波长的特征X射线)，采用细粉末或细粒多晶体的线状样品,可从一堆任意取向的晶体中，从每一θ角符合布喇格条件的反射面得到反射,测出θ后，利用布喇格公式即可确定点阵平面间距、晶胞大小和类型;根据衍射线的强度,还可进一步确定晶胞内原子的排布。这便是X射线结构分析中的粉末法或德拜-谢乐(Debye—Scherrer)法(图2a)的理论基础。而在测定单晶取向的劳厄法中（图2b）所用单晶样品保持固定不变动（即θ不变）,以辐射束的波长作为变量来保证晶体中一切晶面都满足布喇格条件,故选用连续X射线束。如果利用结构已知的晶体，则在测定出衍射线的方向θ后,便可计算X射线的波长，从而判定产生特征X射线的元素。这便是X射线谱术,可用于分析金属和合金的成分。

精密测定点阵参数  常用于相图的固态溶解度曲线的测定。溶解度的变化往往引起点阵常数的变化；当达到溶解限后，溶质的继续增加引起新相的析出，不再引起点阵常数的变化。这个转折点即为溶解限。另外点阵常数的精密测定可得到单位晶胞原子数，从而确定固溶体类型；还可以计算出密度、膨胀系数等有用的物理常数。

取向分析  包括测定单晶取向和多晶的结构（见择优取向）。测定硅钢片的取向就是一例。另外，为研究金属的范性形变过程，如孪生、滑移、滑移面的转动等，也与取向的测定有关。　　

晶粒（嵌镶块）大小和微观应力的测定  由衍射花样的形状和强度可计算晶粒和微应力的大小。在形变和热处理过程中这两者有明显变化，它直接影响材料的性能。

　　宏观应力的测定  宏观残留应力的方向和大小，直接影响机器零件的使用寿命。利用测量点阵平面在不同方向上的间距的变化，可计算出残留应力的大小和方向。 　　

对晶体结构不完整性的研究  包括对层错、位错、原子静态或动态地偏离平衡位置，短程有序，原子偏聚等方面的研究（见晶体缺陷）。 　　

合金相变  包括脱溶、有序无序转变、母相新相的晶体学关系，等等。 　　

结构分析  对新发现的合金相进行测定，确定点阵类型、点阵参数、对称性、原子位置等晶体学数据。 　　

液态金属和非晶态金属  研究非晶态金属和液态金属结构，如测定近程序参量、配位数等。 　　

特殊状态下的分析  在高温、低温和瞬时的动态分析。

此外，小角度散射用于研究电子浓度不均匀区的形状和大小,X射线形貌术用于研究近完整晶体中的缺陷如位错线等，也得到了重视。

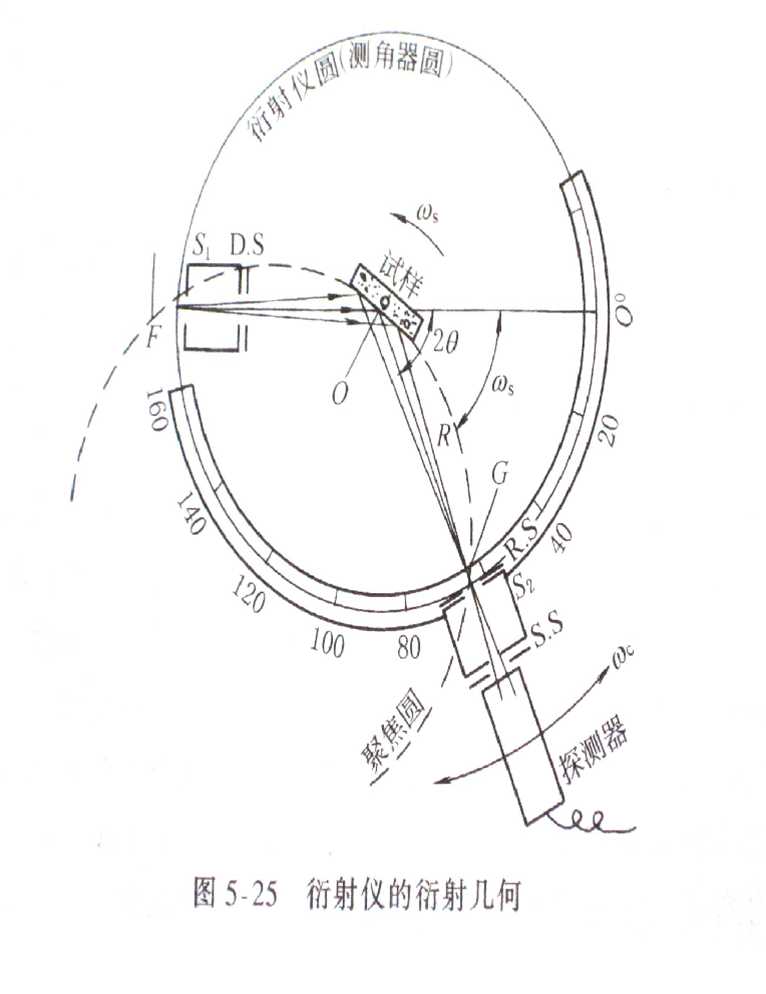

X射线分析的新发展  金属X射线分析由于设备和技术的普及已逐步变成金属研究和材料测试的常规方法。早期多用照相法，这种方法费时较长，强度测量的精确度低。50年代初问世的计数器衍射仪法具有快速、强度测量准确，并可配备计算机控制等优点，已经得到广泛的应用。但使用单色器的照相法在微量样品和探索未知新相的分析中仍有自己的特色。从70年代以来，随着高强度X射线源（包括超高强度的旋转阳极X射线发生器、电子同步加速辐射,高压脉冲X射线源）和高灵敏度探测器的出现以及电子计算机分析的应用，使金属 X射线学获得新的推动力。这些新技术的结合，不仅大大加快分析速度，提高精度，而且可以进行瞬时的动态观察以及对更为微弱或精细效应的研究。

X射线衍射在金属学中的应用  X射线衍射现象发现后，很快被用于研究金属和合金的晶体结构，出现了许多具有重大意义的结果。如韦斯特格伦（A.Westgren）(1922年)证明α、β和δ铁都是体心立方结构，β-Fe并不是一种新相;而铁中的α─→γ转变实质上是由体心立方晶体转变为面心立方晶体，从而Z终否定了β-Fe硬化理论。随后,在用X射线测定众多金属和合金的晶体结构的同时，在相图测定以及在固态相变和范性形变研究等领域中均取得了丰硕的成果。如对超点阵结构的发现，推动了对合金中有序无序转变的研究，对马氏体相变晶体学的测定，确定了马氏体和奥氏体的取向关系；对铝铜合金脱溶的研究等等。目前 X射线衍射(包括散射)已经成为研究晶体物质和某些非晶态物质微观结构的有效方法。

(摘自网络，仅用于学习，如有不妥，请告之处理)
