几乎所有几何形状的样品都可以用巴克豪森噪声分析仪进行分析，这一结论已经在小于1mm及以上的区域进行了成功的测试。巴克豪森噪声分析仪的传感器需要与待分析区域进行适当的接触。为了在被测区域产生足够的磁通量密度，我们的传感器旨在优化传感器尖端和测试表面之间的接触面积：

较大的拾取区域可实现更快的测量，但较小的拾取范围可提供更高的分辨率。优化传感器拾取和接触区域可在测试速度和分辨率之间实现理想平衡，几何体零件可以通过手动或自动化进行测试，使用抽查或表面扫描以及映射结果。可以测量各种几何形状零件，我们使用以下名称：规则和复杂。

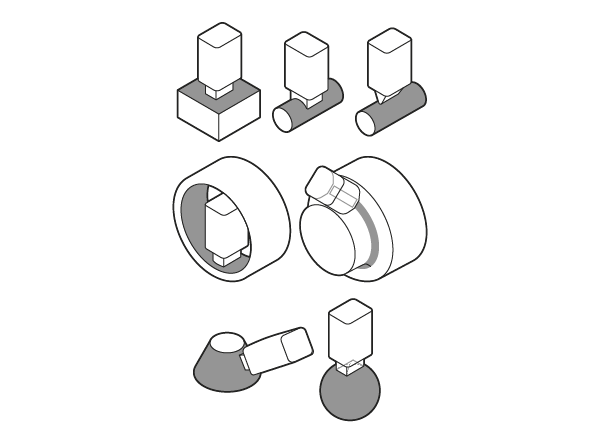

规则几何形状零件

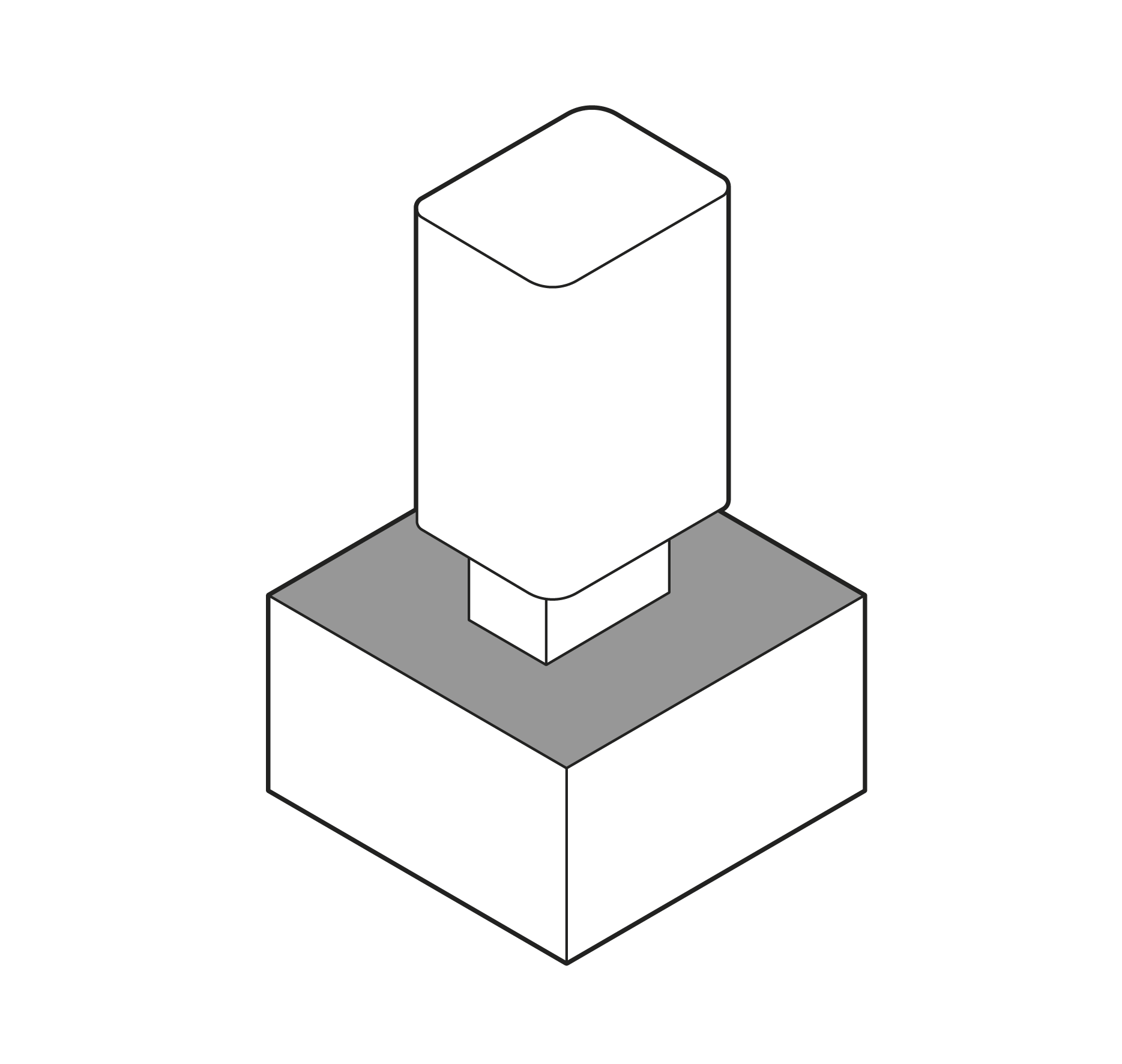

平面：

不同尺寸的平面可以用巴克豪森噪声分析仪进行分析，仪器对表面的大小没有限制，但小于 25 mm² 的区域确实有限制，典型例子是研磨法兰表面是用巴克豪森噪声分析。用于平面的典型传感器：平面传感器、通用传感器。

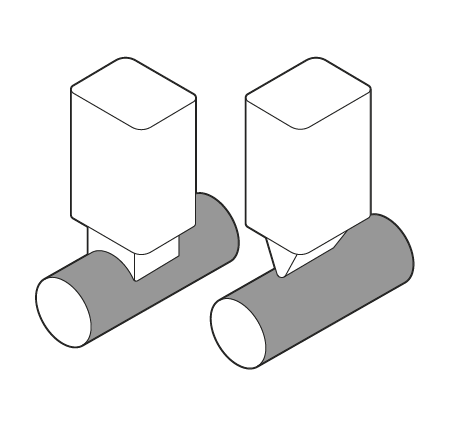

凸面和圆柱面:

不同尺寸的凸面和圆柱面可以用巴克豪森噪声分析仪进行分析。表面的大小没有限制，但小于 10 mm的直径有限制。凸面和圆柱面的传感器尖端可以设计为遵循表面形状，也可以通用地扫描各种直径。常见表面是曲轴和凸轮轴轴承轴颈等圆柱面。凸面和圆柱面的典型传感器：凸轮轴传感器、拾取传感器、外径传感器、平面传感器、曲轴外径传感器

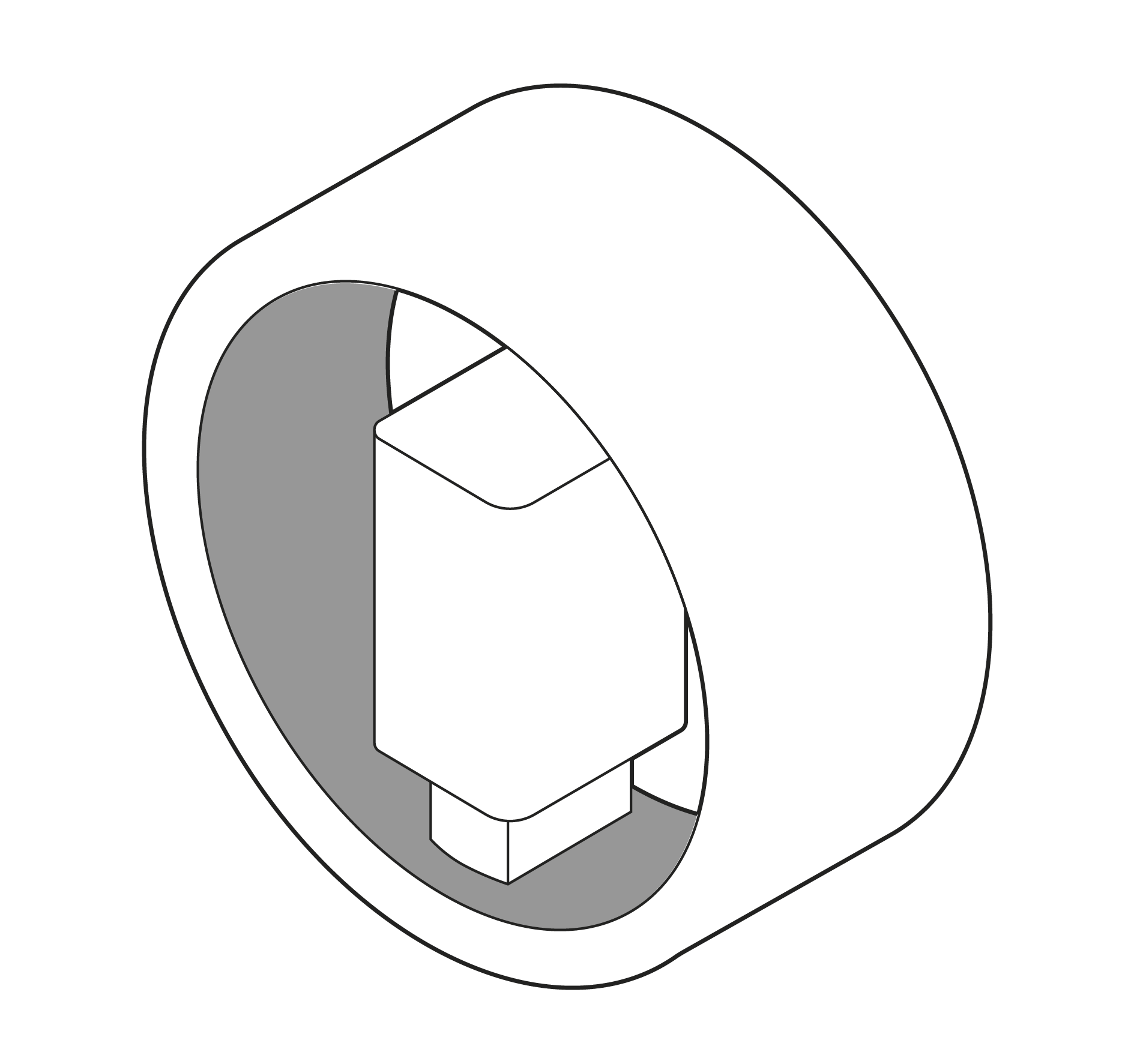

孔类

不同尺寸的孔可以用巴克豪森噪声分析仪进行分析。表面的大小没有限制，但直径小于 6 mm 的孔在传感器安装方面确实存在限制，典型例子是燃料输送部件中的空穴。典型的孔传感器：拾取传感器、ID 传感器

凹面

不同尺寸的凹面可以用巴克豪森噪声分析仪进行分析。表面的大小没有限制，但半径小于 1 mm的几何体确实有限制。相邻区域不得阻挡进入待测表面的通道，典型凹面是曲轴轴颈半径表面（圆角）。凹面的典型传感器：拾取传感器、ID 传感器、曲轴半径传感器。

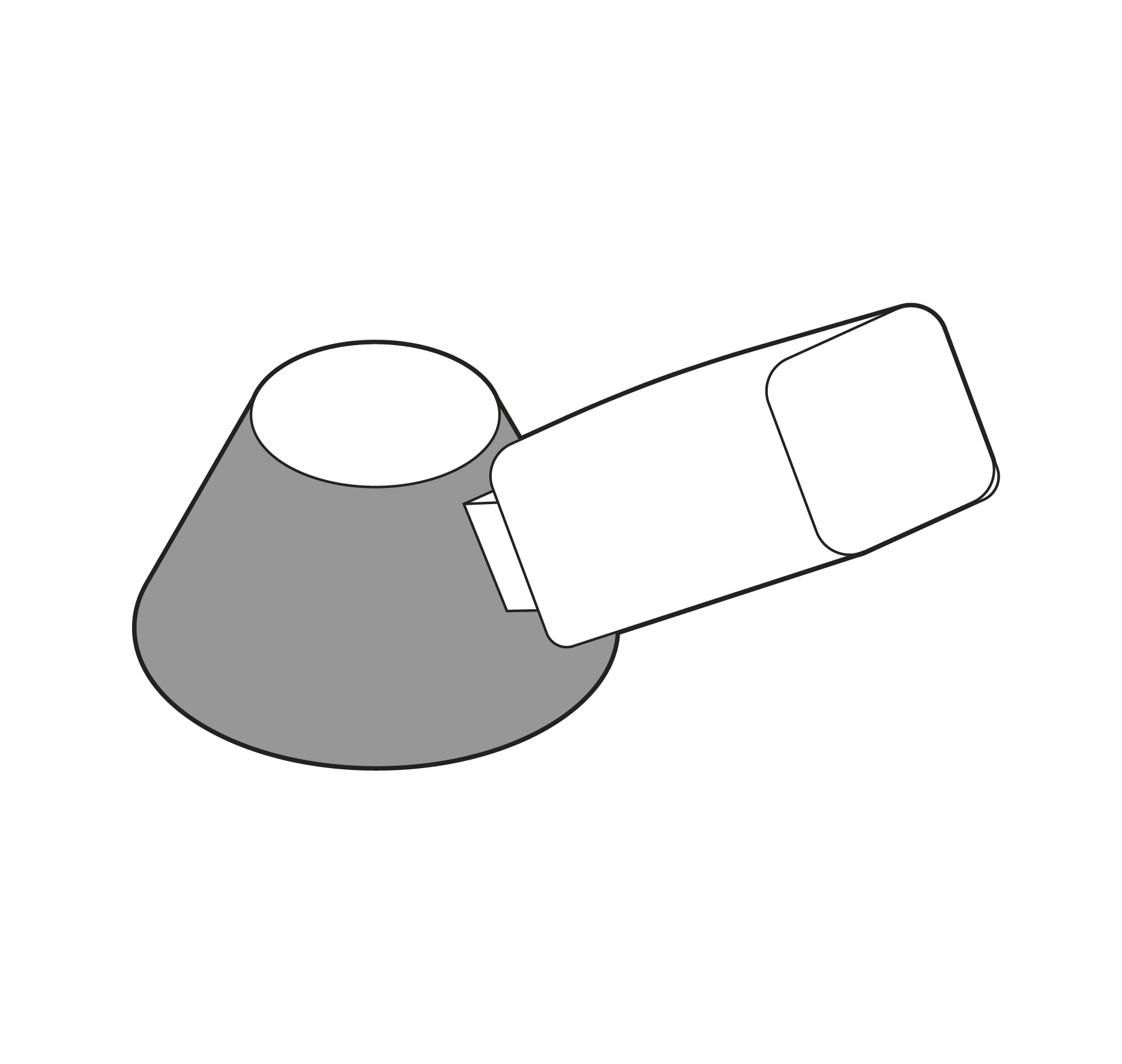

锥形面

不同尺寸的锥形表面可以用巴克豪森噪声分析仪进行分析。表面的大小没有限制，但每个传感器设计的直径之间的变化量是有限的。小于 10 mm 的直径有限制，尤其是在圆周方向测量时。锥形表面的典型传感器：拾取传感器、外径传感器、平面传感器。

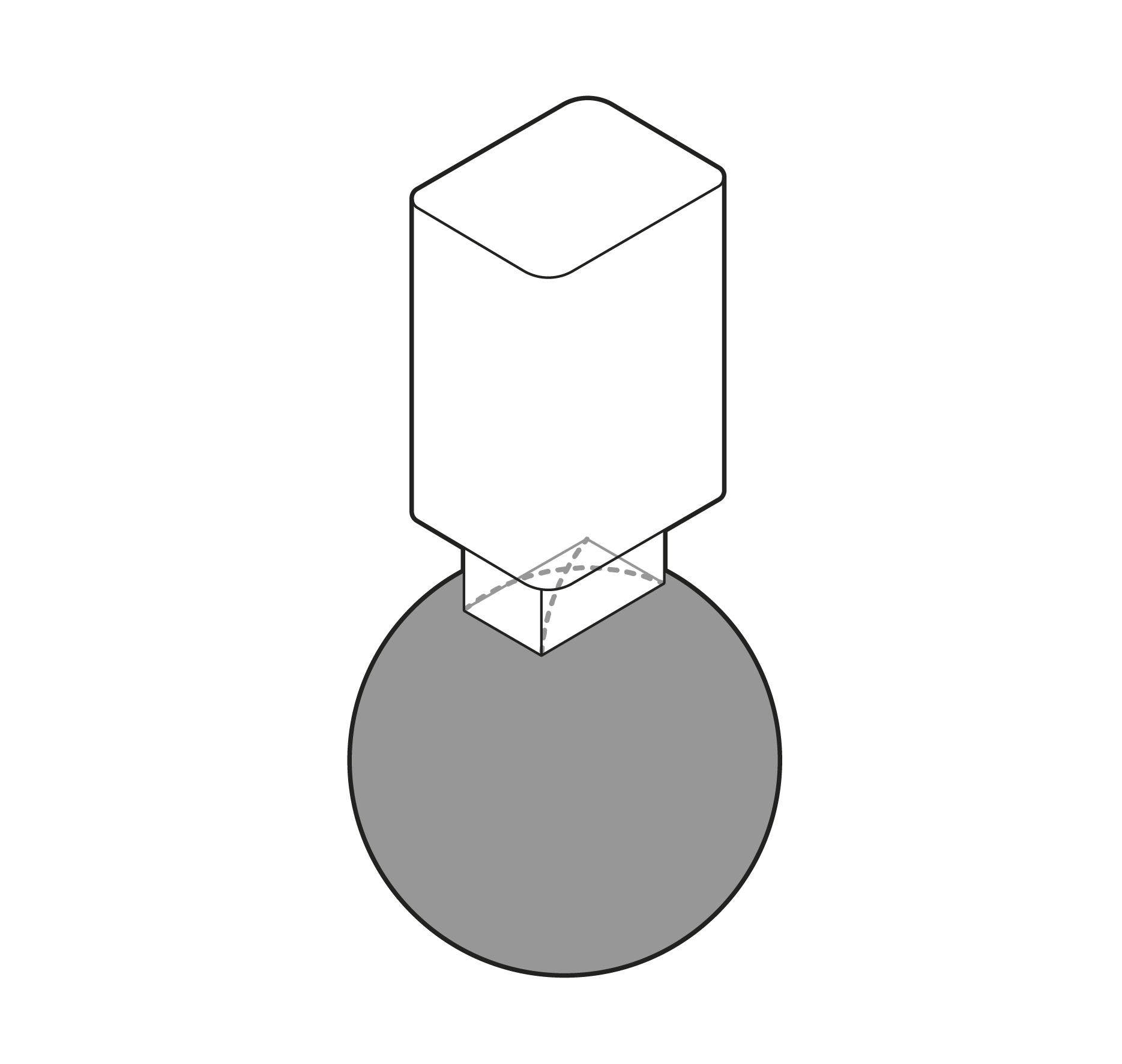

球形面

不同尺寸的球面可以用巴克豪森噪声分析仪进行分析。表面的大小没有限制，但直径小于 10 毫米确实有物理限制。球形的传感器尖端可以设计为遵循表面形状/轮廓，也可以通用地扫描不同的直径。用于球面的典型传感器：拾取传感器、外径球形传感器。

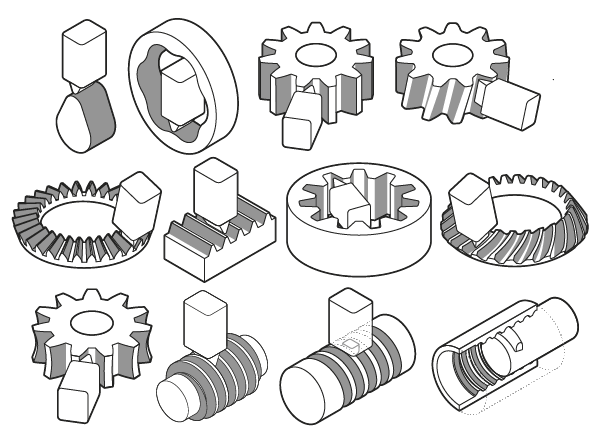

复杂几何形状零件

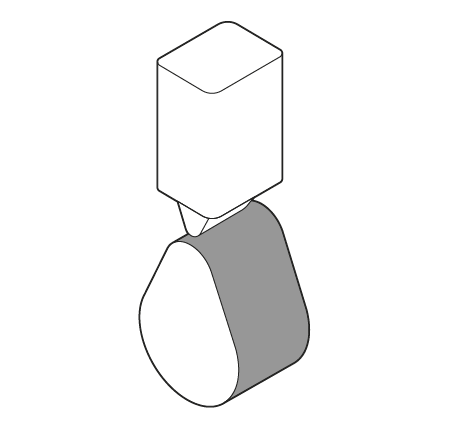

凸轮凸角

不同尺寸的凸轮凸角可以用巴克豪森噪声分析仪进行分析。扫描凸轮凸角时，传感器的接触角在凸轮凸角旋转过程中会发生变化。凸轮轴传感器的设计使这些变化对传感器的信号质量影响最小。窄于 6 mm 的凸轮凸角确实有物理限制，但没有尺寸上限限制。当波瓣之间空间很小或没有空间时，可以设计特殊的传感器。凸轮凸角的典型传感器：凸轮轴传感器、外径传感器。

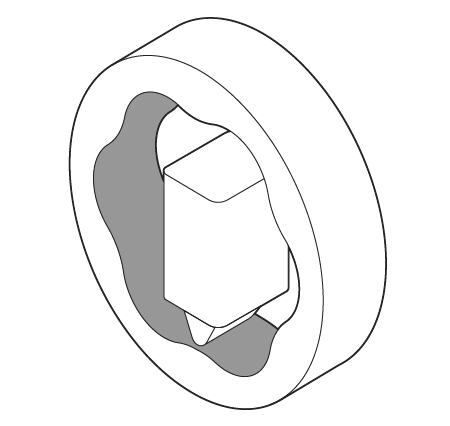

凸轮环

不同尺寸的凸轮环可以用巴克豪森噪声分析仪进行分析。当扫描内径表面上的凸轮环时，传感器的接触角在扫描凹凸形状时会发生变化。凸轮轴传感器的设计使角度变化对传感器信号质量的影响最小。在测试时，小于 20mm 的内径确实对传感器配件有物理限制，但没有上限。凸轮环的典型传感器：凸轮轴传感器、ID传感器。

齿轮

齿轮有几个不同的表面，可以用巴克豪森噪声分析仪进行分析。通常在巴克豪森噪声分析中，齿轮齿面分为齿面/端面和圆角半径/根部。可以分析齿轮的尺寸没有上限，但模数小于2的齿轮齿可能会受到传感器安装的限制。由于牙齿表面是凸起的，传感器触点是线形的，因此可能需要几条扫描路线来扫描整个牙齿。对于不同的齿轮表面，有不同种类的传感器。在某些情况下，根据齿轮的几何形状，同一传感器可用于所有齿面。

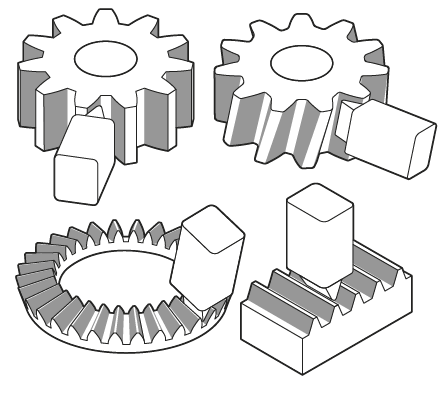

外正齿轮、外斜齿轮、外直锥齿轮、齿条齿轮
外正齿轮、外斜齿轮、外直锥齿轮以及齿条和小齿轮齿可以用巴克豪森噪声进行分析。齿轮后刀面/面使用直边传感器进行扫描，圆角半径/齿根需要圆形传感器

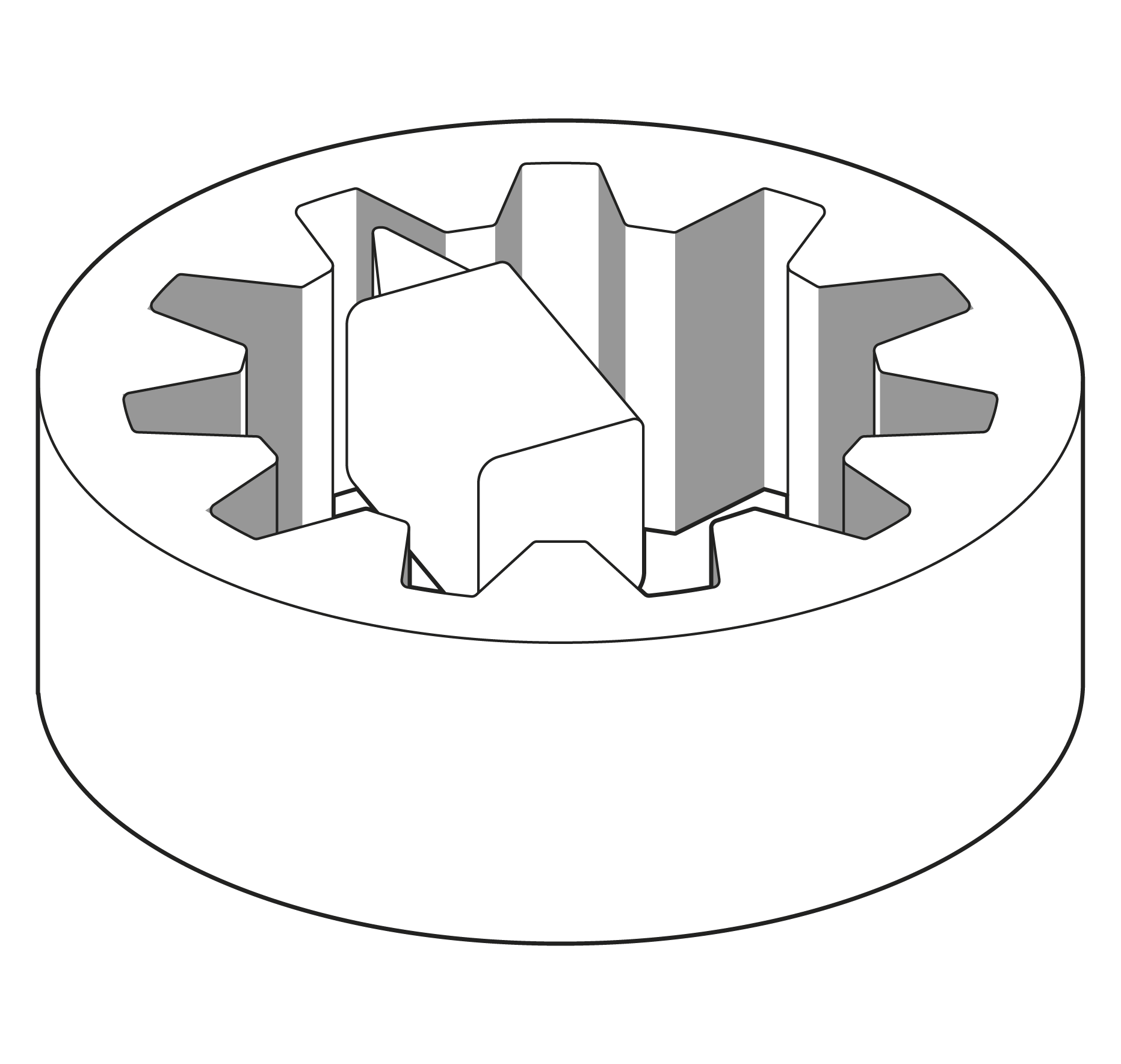

内正齿轮和内斜齿轮

内正齿轮和斜齿轮齿可以用巴克豪森噪声分析仪进行分析。齿轮齿面/面使用传感器扫描内齿，圆角半径/齿根需要带有圆形传感器尖端的传感器。齿轮尺寸没有上限，但请注意，传感器必须安装在齿轮的中心部分内。内正齿轮和内斜齿轮的典型传感器：内齿齿面传感器、齿根传感器。

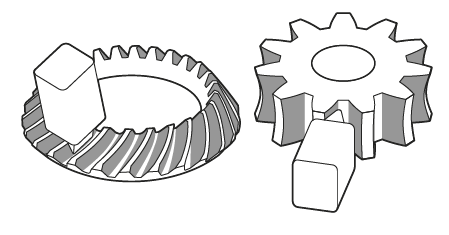

螺旋锥齿轮、准双曲面齿轮和蜗轮

螺旋锥齿轮、准双曲面齿轮和蜗轮面/齿面可以用巴克豪森噪声分析仪进行分析。复合曲面的传感器头的形状使其能够与表面正确接触。用于复合曲线曲面的传感器需要具有特定的几何形状和尺寸。因此，对于可扫描的零件，一个传感器的尺寸范围有限。螺旋锥齿轮、准双曲面齿轮和蜗轮的典型传感器：锥齿轮和小齿轮传感器。

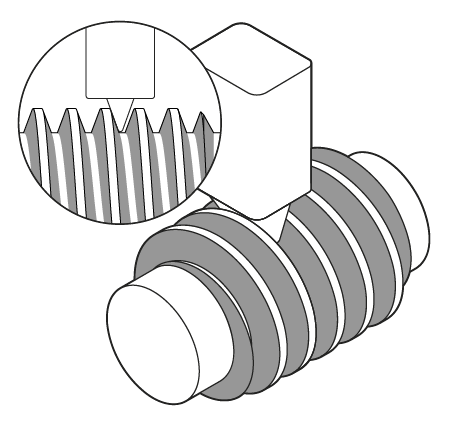

蜗轮蜗杆
蜗轮面/齿面可以用巴克豪森噪声分析仪进行分析。用于蜗轮蜗杆测试的传感器的设计和类型取决于零件的几何形状和尺寸。有许多经过测试和验证的解决方案可用。蜗轮蜗杆的典型传感器：锥齿轮和小齿轮传感器、齿轮后面传感器。

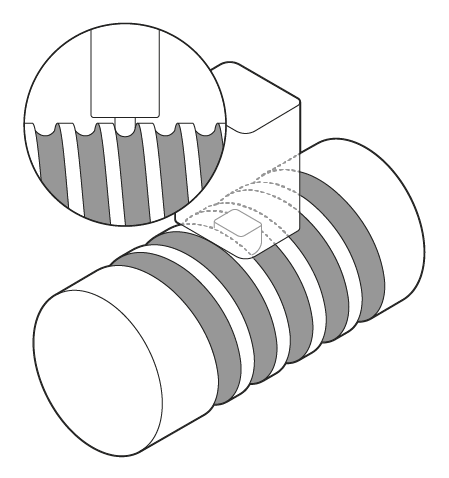

滚珠丝杠
滚珠丝杠槽可以用巴克豪森噪声分析仪进行分析。滚珠丝杠传感器的设计和类型取决于零件的几何形状和尺寸。在测试时，小于 10mm 的外径和小于 2mm 的凹槽尺寸确实对传感器配件有限制，但没有上限。滚珠丝杠的典型传感器：外径槽传感器。

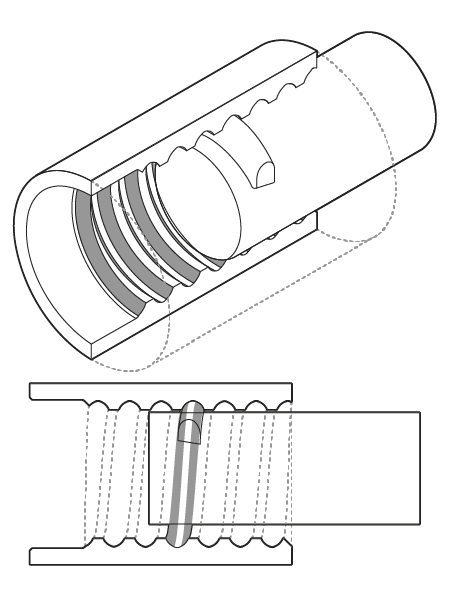

滚珠丝杠螺母
滚珠丝杠螺母槽可以用巴克豪森噪声分析仪进行分析。滚珠丝杠螺母传感器的设计和类型取决于零件的几何形状和尺寸。在测试时，小于 30mm 的内径和小于 2mm 的凹槽尺寸确实对传感器配件有限制，但没有上限。滚珠丝杠螺母的典型传感器：内径沟槽传感器。
