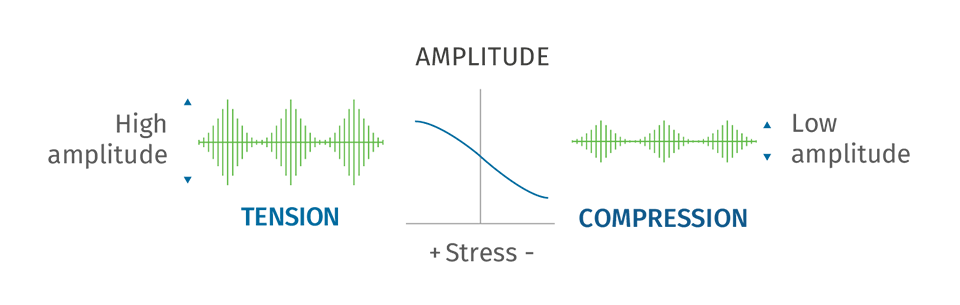

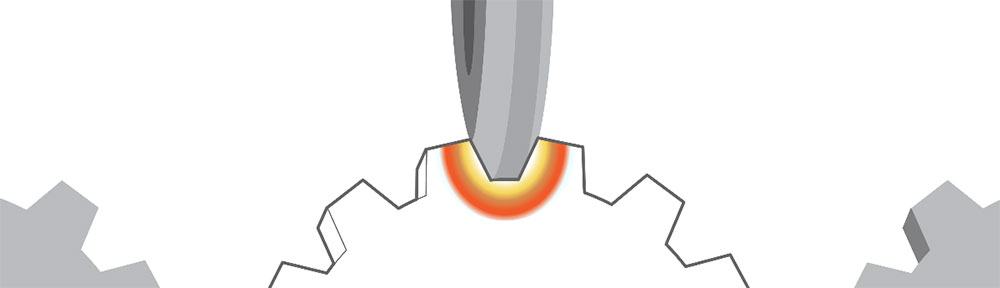

磨削烧伤总是难免的，磨削烧伤产生后的影响也是不容忽视的。它会降低材料的耐磨性、耐腐蚀性和疲劳强度，烧伤严重时还会出现裂纹。

磨削烧伤的主要形式有：

1、回火烧伤，指当磨削区温度显著地超过钢的回火温度但仍低于相变温度时，工件表层出现回火屈氏体或回火索氏体软化组织的情况。

2、淬火烧伤，当磨削区温度超过相变温度Ac1时，工件表层局部区域就会变成奥氏体，随后受到冷却液及工件自身导热的急速冷却作用而在表面极薄层内出现二次淬火马氏体，次表层为硬度大为降低的回火索氏体，这就是二次淬火烧伤。

3、退火烧伤，当工件表面层温度超过相变临界温度时，则马氏体转变为奥氏体。若此时无冷却液，表层金属空冷冷却比较缓慢而形成退火组织。硬度和强度均大幅度下降。这种现象称为退火烧伤。
