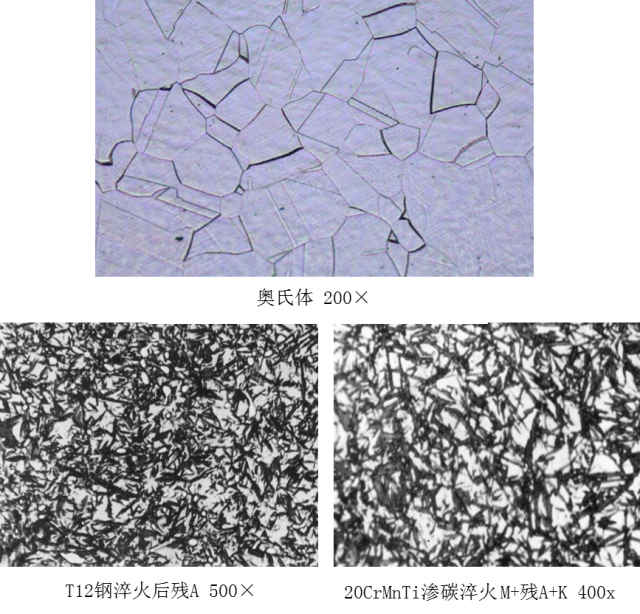

奥氏体形成机理

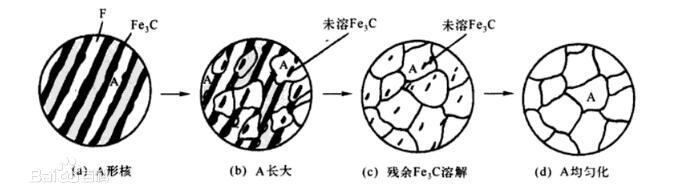

共析钢奥氏体冷却到临界点A1以下温度时，存在共析反应：A---F+Fe3C。加热时发生逆共析反应：F+Fe3C----A。逆共析转变是高温下进行的扩散性相变，转变的全过程可以分为四个阶段，即：奥氏体形核，奥氏体晶核长大，剩余渗碳体溶解，奥氏体成分相对均匀化。各种钢的奥氏体形核形成过程有一些区别，亚共析钢，过共析钢，合金钢的奥氏体化过程中除了奥氏体形成的基本过程外，还有先共析相的溶解，合金碳化物的溶解等过程。

奥氏体形成的热力学条件：必须存在过冷度或过热度∆T。

奥氏体形核
奥氏体的形核位置通常在铁素体和渗碳体两相界面上，此外，珠光体领域的边界，铁素体嵌镶块边界都可以成为奥氏体的形核地点。奥氏体的形成是不均匀形核，复合固态相变的一般规律。

一般认为奥氏体在铁素体和渗碳体交界面上形核。这是由于铁素体碳含量极低（0.02%以下），而渗碳体的碳含量又很高（6.67%），奥氏体的碳含量介于两者之间。在相界面上碳原子有吸附，含量较高，界面扩散速度又较快，容易形成较大的浓度涨落，使相界面某一区域达到形成奥氏体晶核所需的碳含量；此外在界面上能量也较高，容易造成能量涨落,以便满足形核功的要求；在两相界面处原子排列不规则，容易满足结构涨落的要求。所有涨落在相界面处的优势，造成奥氏体晶核较容易在此处形成。

奥氏体的形核是扩散型相变，可在铁素体与渗碳体上形核，也可在珠光体领域的交界面上形核，还可以在原奥氏体晶核上形核。这些界面易于满足形核的能量，结构和浓度3个涨落条件。

奥氏体晶核的长大
加热到奥氏体相区，在高温下，碳原子扩散速度很快，铁原子和替换原子均能够充分扩散，既能够进行界面扩散，也能够进行体扩散，因此奥氏体的形成是扩散型相变。

剩余碳化物溶解
铁素体消失后，在t1温度下继续保持或继续加热时，随着碳在奥氏体中继续扩散，剩余渗碳体不断向奥氏体中溶解。

奥氏体成分均匀化
当渗碳体刚刚全部融入奥氏体后，奥氏体内碳浓度仍是不均匀的，只有经历长时间的保温或继续加热，让碳原子急性充分的扩散才能获得成分均匀的奥氏体。

更多相关信息》》》

载重汽车轮毂轴承外圈感应淬火

齿轮材料及其热处理的选择

螺栓连接的疲劳失效模式有哪些？

变速箱齿轮的热处理工艺优化

齿轮热处理后还需要【齿轮磨削烧伤检测仪】

汽车同步器齿轮淬火变形问题分析

趣味解读“四把火”—退火、正火、淬火、回火

了解一下激光小孔法X射线应力分析仪
