应力腐蚀开裂是常见的一种腐蚀状态。影响应力腐蚀开裂的因素包括冶金、受力状态和环境三个方面。一般认为拉应力的存在是产生应力腐蚀开裂的必要条件。因此，若表面残余拉应力消除不彻底或因热处理不当在工件表面产生了残余拉应力，都将导致工件应力腐蚀抗力的下降。不均匀的微观组织容易产生应力腐蚀。敏化处理的不锈钢容易产生晶间应力腐蚀开裂，图1是热处理对 18-8 型不锈钢应力腐蚀开裂的影响，经过650℃敏化处理，应力腐蚀抗力急剧下降。

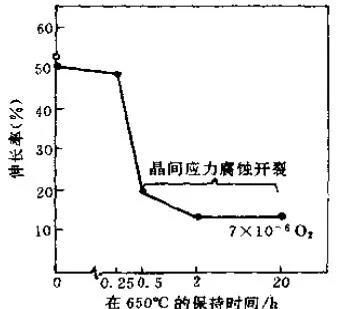

图1 敏化对18-8型不锈钢应力腐蚀开裂的影响
（低应变速度法；实验温度286℃；应变速率ε=8×10EXP-6）

    强度强烈地影响马氏体不锈钢的应力腐蚀开裂行为。淬火状态下其应力腐蚀开裂的倾向很大，随着回火温度的升高，应力腐蚀抗力显著得到改善，但是对于Cr12型马氏体不锈钢，在400-550℃温度区间回火时，由于M23C6型碳化物的析出造成基体局部贫铬，会出现应力腐蚀抗力低谷。见图2 。

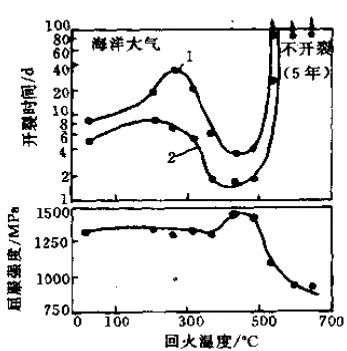

图2 回火温度对Cr12型不锈钢屈
服强度和应力腐蚀开裂行为的影响
1-外加应力为50%σ0.2
2-外加应力为75%σ0.2

更多相关信息》》》》》

磨削烧伤产生的原因

热处理硬度分拣仪

什么是巴克豪森噪音（Barkhausen Noise）技术？

磨削烧伤的主要形式

热处理：淬火、回火、正火和退火

应力集中的预防与利用

防止硬齿面齿轮磨齿裂纹的工艺措施
