在此应用中，X 射线衍射法用于测量航空、航天材料样品焊缝区域的表面残余应力线性分布。

问题：焊接残余应力

一所大学要开发用于搅拌摩擦焊的修正参数以应用于常见的航空航天材料。 具体来说就是该小组专注于创建可提高疲劳寿命的焊接方案，以减少在焊接过程中引起的较为陡峭的残余应力梯度变化。

检测方法：X射线衍射法

X 射线衍射法用于测量样品焊缝区的表面残余应力的线性分布。测量位置沿着焊缝和跨过焊缝每5mm测一个点，测量总长度为70mm。应力测试方向为平行于焊缝方向和垂直于焊缝方向。

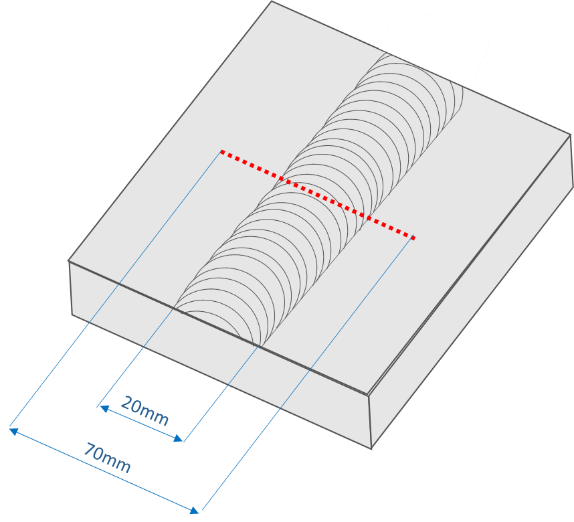

图 1：样品测量位置图。

无损检测具有表面重叠测量及横跨焊缝区的应力的高分辨的特征，测量结果Z终会帮助研究团队了解残余应力以及工艺参数改变后对焊缝性能的影响。

测量结果

为简单起见，单个样品测量结果如下图 2 所示。在该样品中，平行于焊缝和垂直于焊缝的应力之间存在着显著差异。在相互垂直加载的条件下进行疲劳试验，应力测试结果与疲劳寿命的变化对应很好。

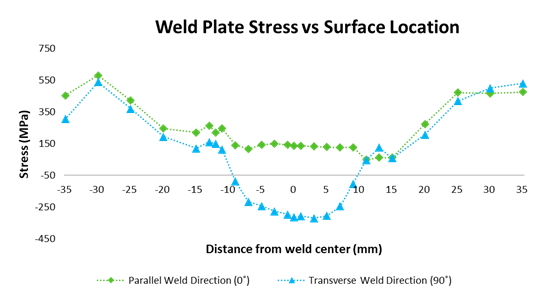

图 2：两个方向的残余应力VS表面测量位置

用于此应用的仪器：Xstress G2R

Xstress G2代表了X射线残余应力分析仪领域在设计和制造上的先进水平，在便携性应力测试及残奥测试功能方面，提供了高可靠性。通过自动旋转的测角仪使得二维应力及三维应力的测试分析变得简单、容易。
