Stresstech产品线包括利用巴克豪森噪声技术、孔钻(ESPI：电子散斑图案干涉术)以及本文焦点 - X射线衍射的应力分析仪。随着技术和制造的进步，产品线包括许多自动测量功能，并使用了工业机器人。工业机器人可用于测量具有复杂形状和宽表面工件的残余应力，通过自动化创建灵活的测量过程。Stresstech机器人的X射线测量系统被称为Xstress机器人。

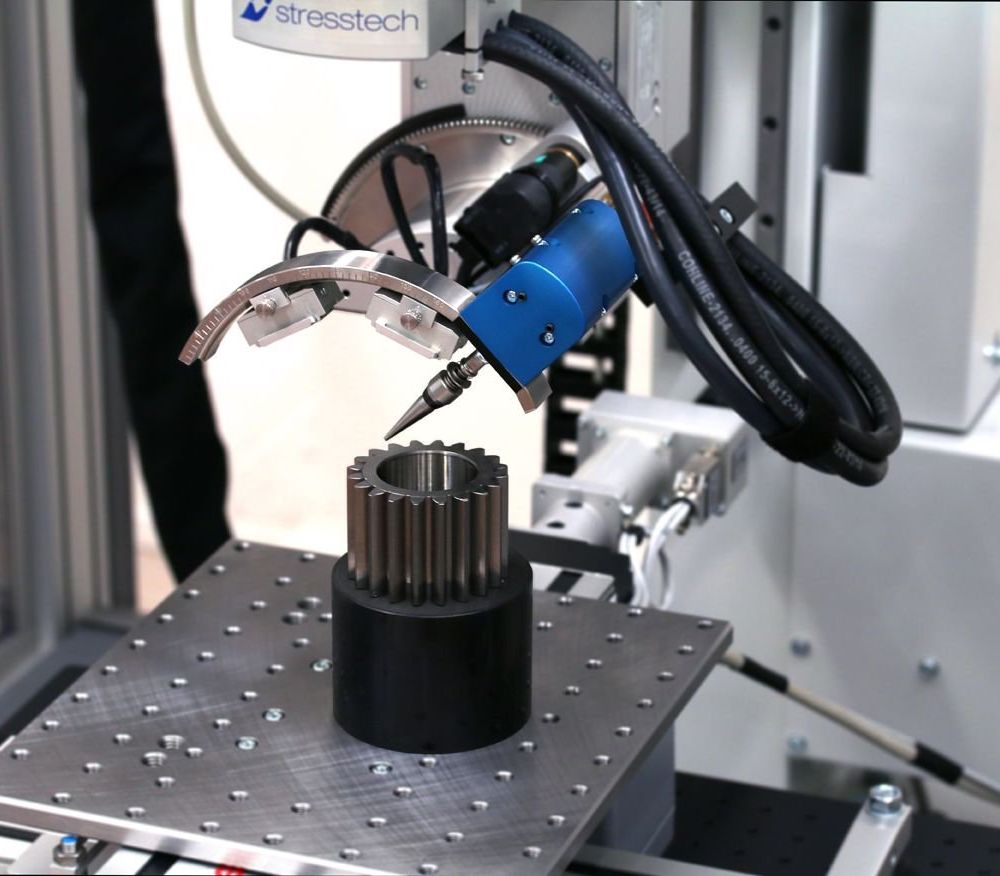

图1：机器人通过 X 射线衍射在具有复杂形状、宽表面或难以到达区域的零件上简易测量残余应力



根据X射线衍射数据测定残余应力

X射线是具有较短波长(即比可见光具有更高的能量)的电磁辐射波。短波长X射线非常适合探测材料中的面间距。使用面间距作为极限标距长度，X射线技术是理想的技术，并适用于所有结晶材料，特别是金属，同时也适用于陶瓷。其测量绝对应力，而无需无应力样品进行校准。

具有周期性晶格结构的材料可以用所谓的单位晶胞描述，其是包含用于指定各种材料晶体结构信息的Z小体积单元。通过连接原子所在的点形成晶格结构。用于描述这些单位晶胞的常用的坐标系是米勒指数计数法。

Z常见的X射线源是X射线管，其中电子被轰击至目标金属阳极。通过加热充当阴极的钨丝形成热离子电子。用高电压(25 kV至60 kV)将电子加速，这给予电子足够的能量使其从目标金属原子，发射特定于阳极材料的标识特征射线,这种接近单色射线可用于X射线衍射分析。

 通过衍射峰位置计算应变，由衍射数据确定残余应力。作用在测量材料上的应力改变了晶面间距，其可以被测量。在实践中，首先测量无应力的金属粉末以对特定材料的器件进行校准。在校准期间，将检测器放置到粉末的已知衍射角，并设置角度盘。然后通过测量具有多个倾斜角的晶格距离来计算应力，并且结果被绘制为d vs sin2X图，其中d是测量的晶面间距，X是倾斜角。可从该d vs sin2X图的斜率确定残余应力。

X射线衍射是测量残余应力的非破坏性的、简便的方法。曝光区域量会影响测量时间，而使用较大的准直器会减少测量所需时间。


图2：来自晶格面的X射线衍射(布拉格定律)

　　布拉格定律描述了来自晶格面的X射线衍射。表示为λ=2dsinθ，其中λ是X射线的波长，d是晶面间距，θ是衍射角，如图2所示。布拉格定律假定入射波和衍射波同相并经历相长干涉。布拉格定律已证明其本身是精准的、正确的，使其成为衍射应用的有用工具。

用机器人达到极限

 工业机器人系统包括具有多个轴的机器人臂，其由机器人控制器控制。控制器还可以控制外部轴和旋转单元，可用于操作工件。机器人具有不同的尺寸、不同的有效载荷和可达性。机器人应用的重要部分是附接到机器人凸缘的工具，机器人需要完成其任务。该工具几乎可以是任何东西：夹子、焊枪、点胶机等。机器人系统通常具有外围I/O设备，其可以通过机器人控制器进行操作和监视。其中一个关键特征是机器人也是可重新编程的。

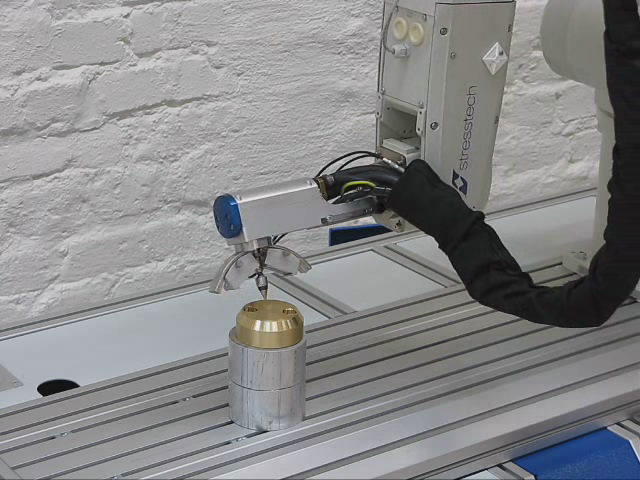

Xstress机器人系统是用于测量残余应力的交钥匙解决方案。它使用工业机器人作为测角仪，从而为测量过程带来更多的灵活性和自动化。Xstress机器人系统由包括机器人控制器、X射线管和准直器的工业机器人、X3003主机和带有XTronic软件的计算机组成。作为选项，Xstress机器人可以使用迷你管而非标准的G3 X射线管进入图3所示的较小空间。



在X射线测量中使用Xstress机器人与工业机器人的Z大优势是能够将G3测量头移动到其他难以到达的空间，从而生成准确的测量结果。宽工作区为Xstress机器人提供了测量大型、复杂零件的方法，无需在测量之间移动零件。此外，由于XTronic中测量点的映射特征，测量过程是自动的。Xstress机器人是敏捷的，能移动至难以到达的位置(如可以移动至圆柱形管)，而对标准测角仪来说这是一个不可能的任务。机器人可轻易地将测量头带入管内以测量如图4所示的管焊缝的应力。

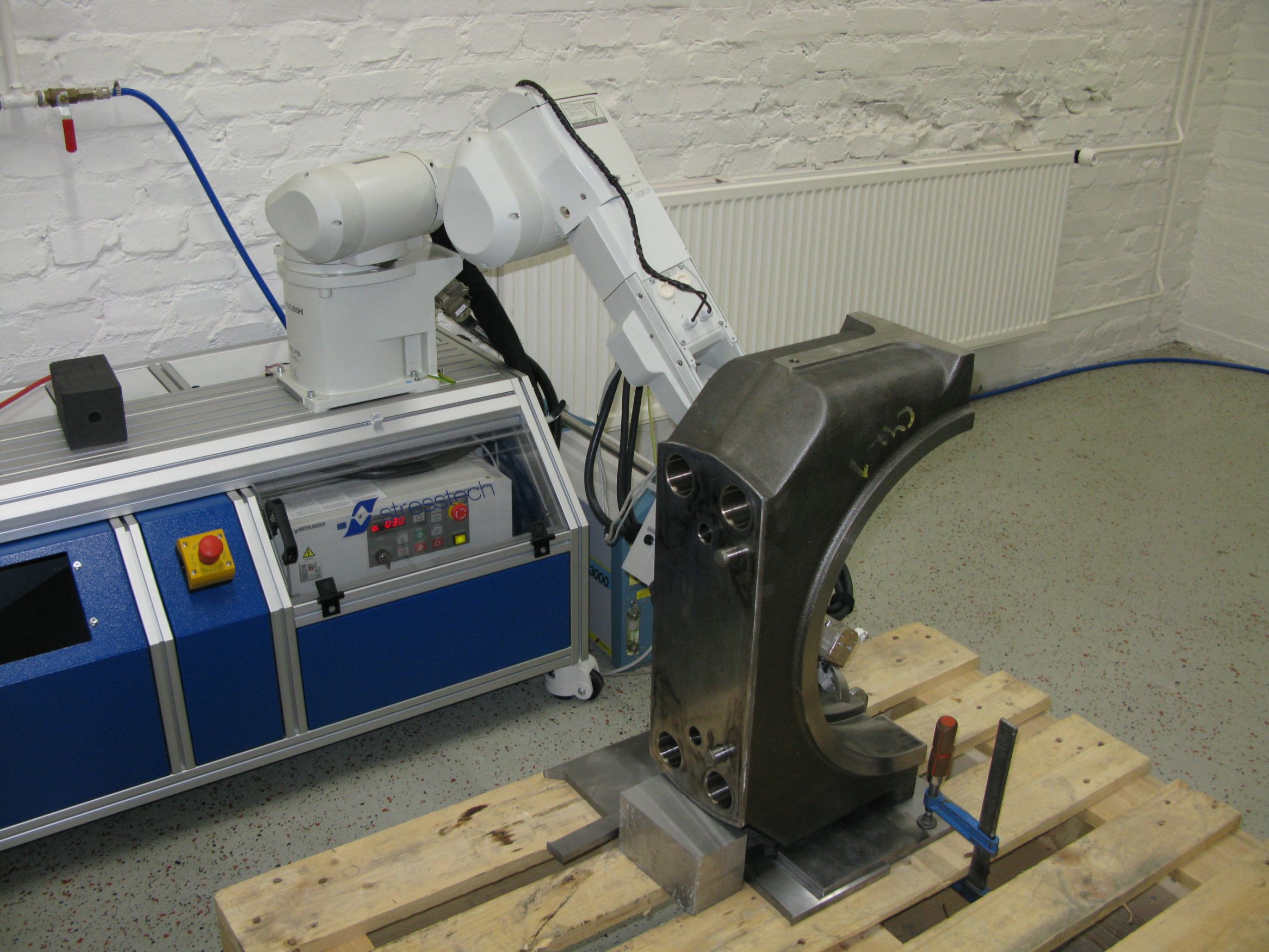

图4：Xstress机器人测量圆柱体零件的内部

该系统可以包括外部轴线以在测量期间旋转诸如曲轴的零件，从而给予机器人更多的可用于测量的空间。Xstress机器人系统可以利用旋转轴访问：例如轴的各侧。旋转单元是高度自动化应用的理想选择，如图5所示。

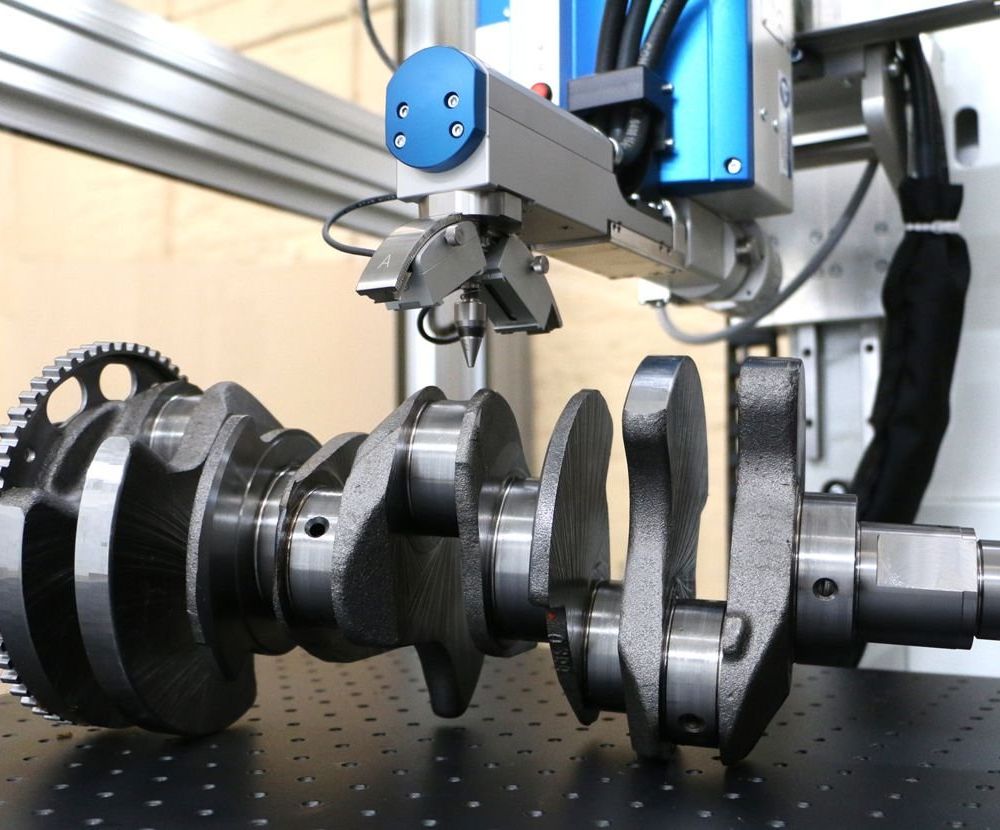

图5：Xstress机器人在曲轴上进行测量

使用方便

Stresstech在设计Xstress机器人时考虑了Z终用户。大多数工作是使用XTronic软件完成的，XTronic软件控制机器人并计算残余应力。在正常操作中，首先将附接到机器人臂的G3测角仪手动定位到测量位置。位置被映射到测量程序，然后通过XTronic软件加以执行。在测量程序期间，机器人将G3测角仪移动到测量位置，并根据XTronic中定义的参数测量工件。实时计算残余应力，用XTronic在图中显示数据。Z终用户无需为数据处理花费时间，因为能以用户友好的形式从XTronic中即刻读取测量结果。

XTronic提供各种功能支持Xstress机器人测角仪的操作。可以通过XTronic将机器人移动到编程位置，无需使用机器人示教器。这有助于验证测量点。此外，XTronic具有对准X射线管以实现更准确测量结果的功能。必须手动进行标准测角仪的对准，机器人测角仪只能通过修改XTronic的工具数据和机器人自动对准本身进行对齐。
