钢材质量和淬回火组织质量对诱发磨削裂纹的影响
　　淬回火状态时马氏体基体黑白浓度差，较高的宏观硬度值及疏松缺陷等，也是诱发磨削裂纹的一个不可忽视的潜在因素。黑白浓度差的出现表明原始组织中存在严重的带状碳化物，由此引起带上与带间的碳格浓度的偏析，因此淬火后增大了带间的过热倾向和Ms点高低之差别，造成淬火组织和残余应力的分布不均匀性及增加基体脆性，削弱了晶粒与晶粒、晶粒与基体、以及基体与基体之间的接合力.尽管套圈已经过低温油回火，但由于回火不充分或该马氏体基体在该条件下回火，其抗回火性高的原因，以致淬火马氏体回火转变不完全，仍保持高硬度、高内应力的淬火状态。这些因素均有利于磨削应力集中，不易分散，易与基体残余应力叠加，特别是在超级别带状碳化物上伴随有网状、条状碳化物时，则磨削应力最易集中，促使零件表面形成剥落及分散分布的条状与残余网络状龟裂。明显的疏松缺陷在成品轴承套圈上是不容许存在的。它会降低套圈的致密度，使内部富集较多的微孔隙，低熔点杂质，气体和非金属夹杂物.它与带状碳化物一样，起到分割基体连续性作用，造成成分偏析，基体致脆，大大降低套圈的综合力学性能，而且磨削时增大摩擦阻力和缺口敏感性，促使磨削应力高度集中，极易诱发磨削裂纹。

磨削裂纹的特性分析
　　磨削裂纹纤细，仅伸入表面浅层，开口极小，难于发现，是一种典型的表面裂纹，其性特脆，在工程上危害性极大，是所有裂纹中最危险的一种。往往一经外力作用就使金属内部结构的运动有了方向性，有时即使在较小的外力作用下，只要外力作用时间充分，也会产生裂纹或使零件断裂。甚至有时根本就没有外力，由于金属内部的空位和塞积的迁移扩散，残余应力的释放，残余奥氏体的马氏体化相变胀应力，原子运动的加剧等，只要在一定的温度条件下，通过表面某些缺口，诸如磨裂、烧伤、发裂、打字痕、车刀痕、锐角、疏松孔洞和局部拉应力集中区等，同样会引起开裂(自身裂纹)，形成崩裂(脱裂、脱圈、脱肩和脱缘)，造成大片的剥落块。

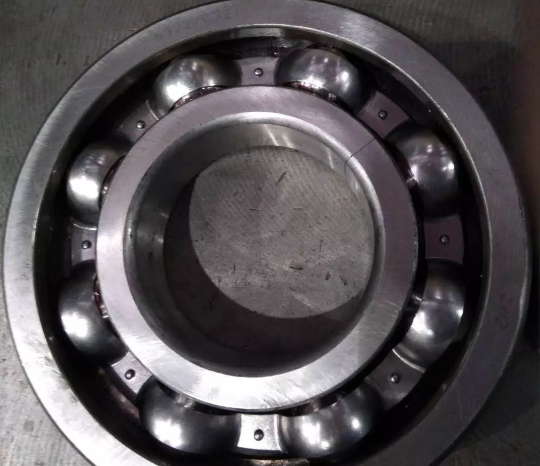

　　磨削裂纹最常见的宏观形态有两种，即与磨削方向成直角的若干平行线和龟甲状。而本例揭示的磨削裂纹宏观形态较为特殊，系与磨削方向平行。正因为这样，延迟了套圈在加工过程中发生断裂。或者裂纹还未全形成，只是在该部位集中了较高的拉应力。或裂纹已经形成，只因甚为纤细，以致于磁力探伤也无法显示，而在热酸蚀的作用下，沿最大拉应力方向发展为类似于应力腐蚀裂纹(SCC)的磨削裂纹，将裂纹进一步扩大。

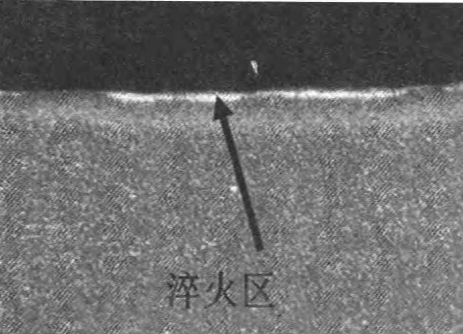

轴承磨削烧伤检测
