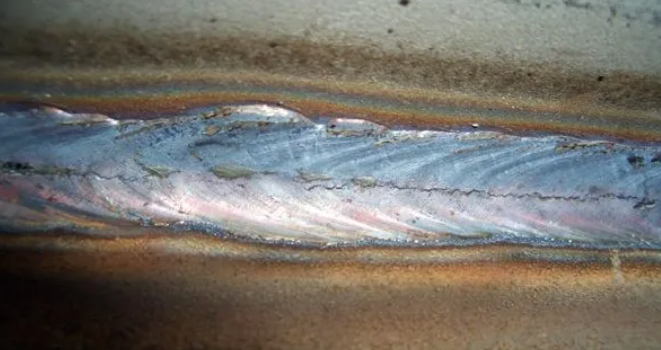

焊接裂纹是焊接件中最常见的一种严重缺陷。在焊接应力及其他致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面所产生的缝隙。它具有尖锐的缺口和大的长宽比的特征。
焊接裂纹主要分为热裂纹、冷裂纹、再热裂纹、层状撕裂。

1.热裂纹

多产生于接近固相线的高温下，有沿晶界（见界面）分布的特征；但有时也能在低于固相线的温度下，沿“多边形化边界”形成。热裂纹通常多产生于焊缝金属内，但也可能形成在焊接熔合线附近的被焊金属（母材）内。按其形成过程的特点，又可分为下述三种情况。

液化裂纹：主要产生于焊缝熔合线附近的母材中，有时也产生于多层焊的先施焊的焊道内。形成原因是由于在焊接热的作用下，焊缝熔合线外侧金属内产生沿晶界的局部熔化，以及在随后冷却收缩时引起的沿晶界液化层开裂。造成这种裂纹的情况有二：一是材料晶粒边界有较多的低熔点物质；另一种是由于迅速加热，使某些金属化合物分解而又来不及扩散，致局部晶界出现一些合金元素的富集甚至达到共晶成分。防止这类裂纹的原则为严格控制杂质含量，合理选用焊接材料，尽量减少焊接热的作用。

多边化裂纹：是在低于固相线温度下形成的。其特点是沿“多边形化边界”分布，与一次结晶晶界无明显关系；易产生于单相奥氏体金属中。这种现象可解释为由于焊接的高温过热和不平衡的结晶条件，使晶体内形成大量的空位和位错，在一定的温度、应力作用下排列成亚晶界（多边形化晶界），当此晶界与有害杂质富集区重合时，往往形成微裂纹。消除此种缺陷的方法是加入可以提高多边形化激活能的合金元素，如在Ni-Cr合金中加入W、Mo、Ta等；另一方面是减少焊接时过热和焊接应力。

2.冷裂纹

根据引起的主要原因可分为淬火裂纹、氢致延迟裂纹和变形裂纹。

淬火裂纹：产生在钢的马氏体转变点(Ms)附近(见过冷奥氏体转变图)或在200℃以下的裂纹，主要发生于中、高碳钢，低合金高强度钢以及钛合金等，主要产生部位在热影响区以及焊缝金属内。裂纹走向为沿晶或穿晶。形成冷裂纹的主要因素有：①金属的含氢量偏高；②脆性组织或对氢脆敏感的组织；③焊接拘束应力（或应变）。

氢致延迟裂纹：焊接过程中溶于焊缝金属内的氢向热影响区扩散、偏聚，特别是在容易启裂的三轴拉应力集中区富集，引起氢脆，即降低金属在启裂位置（或裂纹前端）的临界应力，当此处的局部应力超过此临界应力时，就造成开裂。这种裂纹的形成有明显的时间延迟的特征，其原因在于氢扩散富集需要时间(孕育期)。产生此种裂纹的条件是存在着氢和对氢敏感的组织，同时又有较大的拘束应力。因此，它常产生在严重应力集中的焊件根部和缝边，以及过热区。防止的措施包括：①降低焊缝中的含氢量，例如采用低氢焊条，严格烘干焊接材料等；②合理的预热及后热；③选用碳当量较低的原材料；④减小拘束应力，避免应力集中(见金属中氢)。

变形裂纹：这种裂纹的形成不一定是因为氢含量偏高，在多层焊或角焊缝产生应变集中的情况下，由于拉伸应变超过了金属塑性变形能力而产生。

3.再热裂纹

产生于某些低合金高强度钢、珠光体耐热钢、奥氏体不锈钢以及镍基合金焊后的再次高温加热过程中。其主要原因一般认为当焊后再次加热到500～700℃时，在热影响区的过热区内，由于特殊碳化物析出引起的晶内二次强化，一些弱化晶界的微量元素的析出，以及使焊接应力松弛时的附加变形集中于晶界，而导致沿晶开裂。因此，这种裂纹具有晶间开裂的特征，并且都发生在有严重应力集中的热影响区的粗晶区内。为了防止这种裂纹的产生，首先在设计时要选择再热裂纹敏感性低的材料，其次从工艺上要尽量减少近缝区的内应力和应力集中问题。

4.层状撕裂

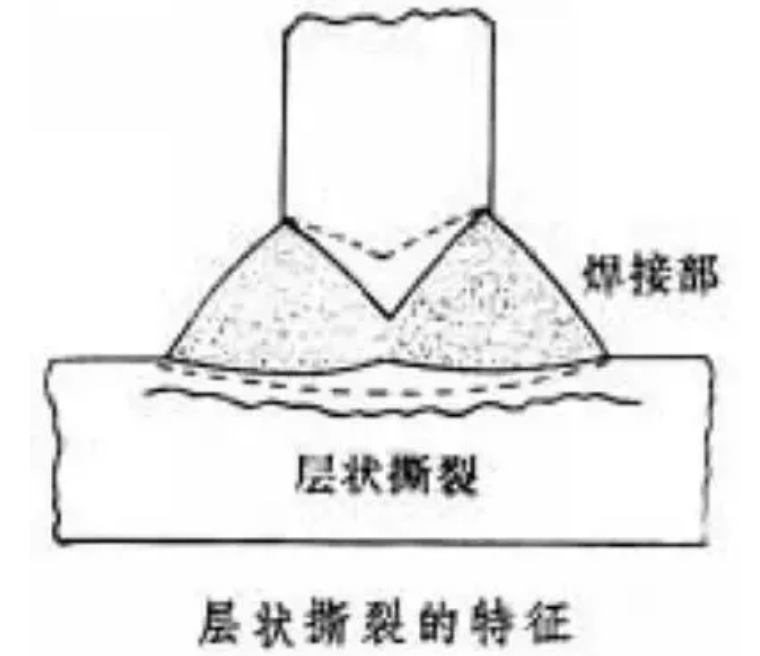

要产生于厚板角焊时，见附图。其特征为平行于钢板表面，沿轧制方向呈阶梯形发展。这种裂纹往往不限于热影响区内，也可出现在远离表面的母材中。其产生的主要原因是由于金属中非金属夹杂物的层状分布，使钢板沿板厚方向塑性低于沿轧制方向，另外由于厚板角焊时在板厚方向造成了很大的焊接应力，所以引起层状撕裂。通常认为片状硫化物夹杂危害最大，而层状硅酸盐和过量密集的氧化铝夹杂物也有影响。防止这种缺陷，主要应在冶金过程中严格控制夹杂物的数量和分布状态。另外，改进接头设计和焊接工艺，也有一定的作用。
