目前汽车正朝着轻型化、舒适、坚实、功率大、结构紧凑、经久耐用、加速性能好、可靠性能高等方面发展。另外，由于电子控制技术的进步，汽车也朝着耗能低、简易方便、操作性强等实用性能方向发展，所以滚动轴承作为汽车支撑用的重要部件，必须适应这种趋势。

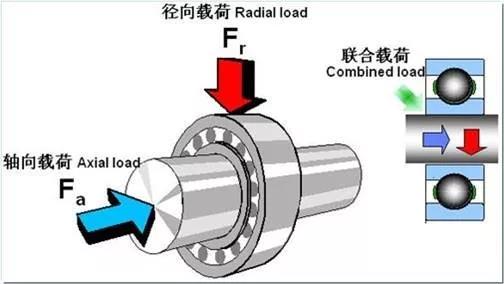

汽车轴承在服役过程中，滚动体和套圈表面的单位面积上要承受很大的压力，经计算可高达5000N/mm²，轴承运转时除了有滚动还有滑动，除受到高频、交变的接触应力之外，还受离心力的作用，如图所示。据文献记载，汽车轴承的主要失效模式有剥落、点蚀、粘着、拉伤、断裂、精度丧失、振动噪声超标等，因此，对轴承钢的性能有如下几点要求：①高的纯净度。②低的氧含量。③高的硬度和耐磨性。④良好的尺寸稳定性。⑤足够的抗压强度和抗变形能力。⑥良好的工艺性能。

轴承钢作为重要的特钢品种之一，其质量优劣和性能高低很大程度上反映着一个国家的冶金水平，汽车轴承钢占年产轴承钢的40%左右，用量很大。汽车轴承的寿命与可靠性固然与初设计、加工制造、润滑、安装和维护保养等有一定的关系，但原材料才是关键。

由上可知，在汽车轴承总成的几大构件中，除了保持架由原始的冲压用钢改为普及的尼龙材料（如注塑成型的PA66+30%GF）和密封件较常采用橡胶材料（如ACM+SPCC、NBR+SUS430）外，我国汽车轴承的滚动体及内外圈大量使用的是这类含w_C=0.95%~1.05%、w_Cr=1.40%~1.65%的高碳含铬轴承钢，为提高淬透性以适应零件壁厚变化的需要，增加Mo含量可发展出一系列高淬透性高碳铬轴承钢：例如德国的100Cr6、100CrMo，瑞典的SKF2、SKF3，美国的52100.3、52100.4，日本的SUJ2、SUJ3、SUJ4、SUJ5等，适用于马氏体淬火，也适于超厚壁轴承零件的贝氏体淬火，它们之间的化学成分有细微差异，如表1两者的对比，其实这些钢种都可以看作是GCr15的变种。

表1  GCr15与100Cr6化学成分（质量分数）对比表（%）

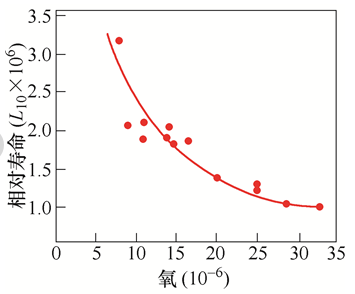

尽管其品种相对比较单一，但它也是结构钢（齿轮钢、轴承钢、弹簧钢、非调质钢、冷镦钢）中质量要求较苛刻的品种。苛刻的是需要提高钢材的纯净度严格降低O、S、Ca、N、Ti等微量元素的含量，还需控制包括冶炼、浇铸、轧制、锻造等冶金成材过程中可能造成的缺陷，例如常采用真空脱气、电渣重熔、炉外精炼等冶炼工艺。降低氧含量可以明显延长轴承的疲劳寿命是业届内一个不争的事实，下图给出了氧含量与轴承相对寿命的关系曲线图。在国标GB/T 18254—2002中，对高碳铬轴承钢的O含量做了明确规定：模铸钢≤15ppm、连铸钢≤12ppm，实际生产中随着冶金设备及工艺的开发控制更严，低至5ppm的水平。另外，标准或技术协议中对冶炼方法、非金属夹杂物、偏析、脱碳层、低倍组织、显微组织、碳化物不均匀性、表面质量、尺寸允许公差等都有相关限定，钢厂及轴承生产企业在钢材进出厂时，必须严加检测和严格管理，马虎不得。

需补充说明的是，汽车轴承除了绝大部分为滚动轴承外，只有曲轴轴瓦、连杆瓦、活塞衬套、减震器用导向座、变速箱倒挡齿轮衬套等为滑动轴承，它们不涉及到热处理，主要依靠粉末冶金烧结+滚压的方式成型，材料一般是背面采用wC≤0.15%的钢制造（如08Al）、主轴瓦为合金层（如Al-Sn20Cu或常见的锡基、铅基、铜基或铝基类轴承合金）。后文所讨论的热处理针对的也是汽车滚动轴承。

更多信息》》》

焊接热裂纹是如何形成的？

奥氏体不锈钢焊接的常见问题

X射线残余应力分析仪满足哪些标准？

焊接残余应力的测量方法、作用及影响，预防措施

齿轮传动有哪些类型

了解一下激光小孔法X射线应力分析仪

什么是残余应力？哪家残余应力分析仪好？
