失效齿轮硬度分析

齿轮失效后，表面硬度发生变化，通过使用RollScan250齿轮硬度分拣仪对齿面及侧面进行检测后，可以看到：

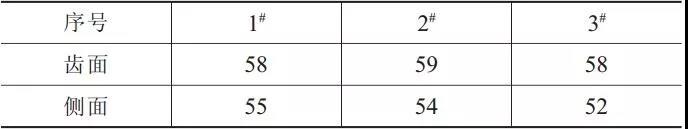

失效齿轮的表面硬度(HRC)

失效齿轮的侧面硬度较低，低于 58～62 HRC 的硬度要求， 较低的表面硬度是导致齿轮表面磨损的主要原因。

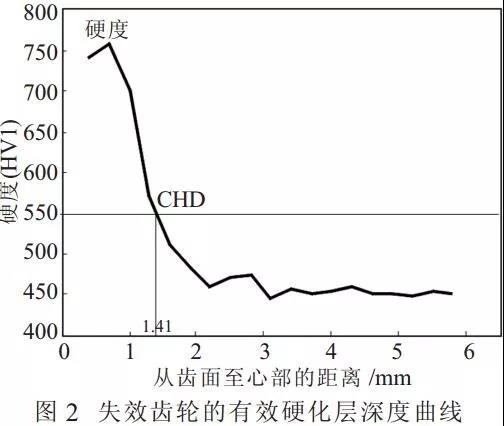

采用显微硬度计检测失效齿轮表面渗碳情况，从齿面至心部的硬度变化曲线如图 2 所示。从图中可知，失效齿轮的有效硬化层深度 CHD 为 1.41mm，达到了渗碳深度要求[2-3]。图中，从表面至心部，硬度首先增加，然后平稳降低至 450HV1 左右。

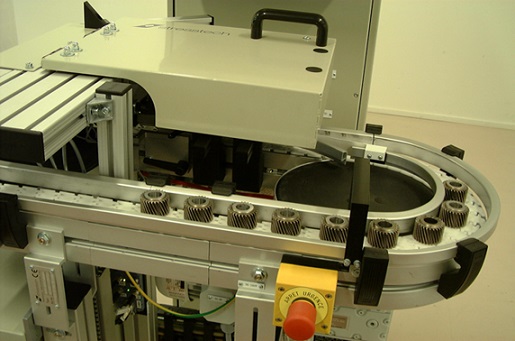

RollScan250齿轮硬度分拣仪能够实现材料硬度和热处理硬度的数字化检测，从而优化工件分拣，在生产线上的工件筛选发挥着重大作用。实现了对小齿轮的在线分拣，大大提高生产率和现生产中的优化。
