应力机器人检测

  • 产品时间:2012/03/07 04:34:06
  • 简要描述:应力机器人检测系统可以自由移动,灵活测量,测量范围可扩大到机器人四周,甚至是曲面的应力测量也可以做到不用移动被测样品。很好的解决了定高、定位、测角仪的运动等。
  • 产品简介

XStress应力机器人检测系统包括;

一个标准的XStress3000应力分析仪和一个带有手臂的机器人测角仪。新的XTronic软件使测角仪在机器人手臂的自由移动过程中灵活测量,测量范围可扩大到机器人四周,甚至是曲面的应力测量也可以做到不用移动被测样品。应力检测中较难的定高、定位、测角仪的运动等,在机器人系统中都得到很好的解决。机器人系统具有智能化仿形功能,通过图形记忆,可自动进行应力分布测试,特别是表面不规则的零部件,更能体现机器人优越性。

主要应用领域:汽车制造、3D打印材料、航天、航空、船舶、电力、石油化工、锅炉压力容器、冶金、机械制造、核工业、石油、科研机构、大学等。

 澳门内部一码

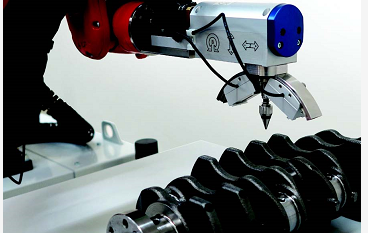

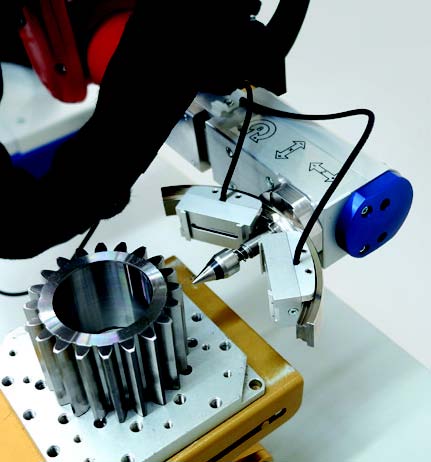

应力机器人检测对类似发动机叶片这样的曲面,机器人应力检测系统特有的mapping系统可以很方便地实现区域应力分布测量,测量过程实现高度自动化检测。对铝合金、钛合金这类存在大晶粒及织构的材料,机器人系统拥有更为精确的旋转体系,大大提高了测量结果的精度与可靠性。对形状复杂、重量较大的工件,通过程序映射其测量点极大的满足单点或区域的应力分布测量要求,大大提高了工作效率。

澳门内部一码澳门内部一码

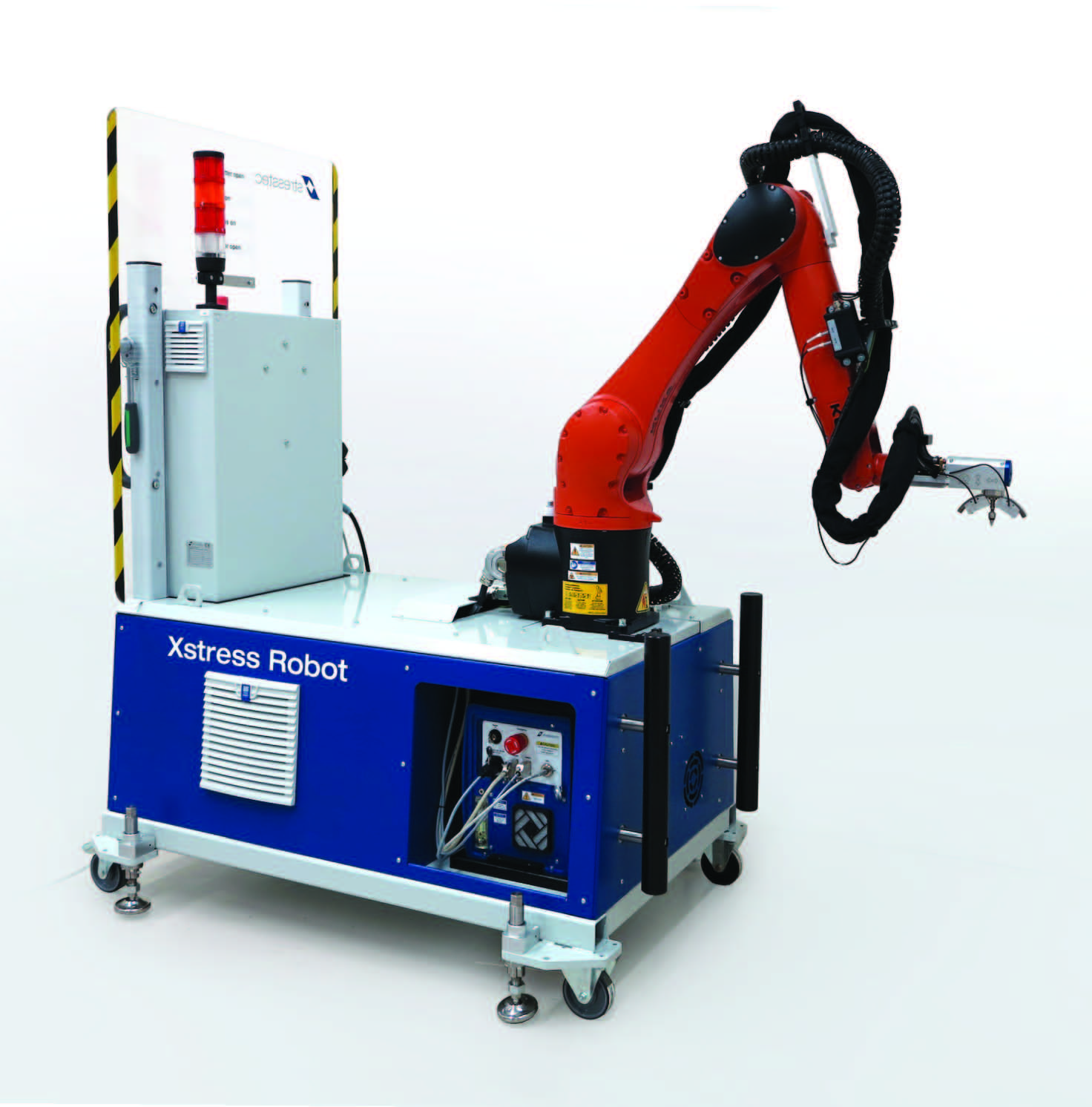

 Xstress Robot机器人应力检测系统

X射线残余应力和残余奥氏体测量

XStress机器人系统配有机器人专用准直器,使得它在测量复杂工件,大型工件及微小工件上更轻松,更灵活。XStress机器人系统是一款非常高端的X射线应力分析仪,它基于固态线性检测技术,直接把X射线转变成电信号。XStress机器人系统测角仪包括G3管手柄单元,附属于机器人手臂。因此,准直器可以沿被测件的不同测量面快速移动。XStress机器人系统可操纵所有的测角仪功能,如,倾斜,旋转。也能对复杂工件自动绘图,如涡轮叶片。XStress机器人系统设置了嵌入式安全互锁功能,可以确保工厂X射线设备的安全要求。

软件

强大功能的Windows兼容系统

提供用户界面程序,进行数值分析和机器控制

使用以太网进行计算机与X3003主控单元间的通讯连接

提供用户友好菜单驱动

- d-sin2χ 测量模式

- Ω-测量模式

- 残余奥氏体测量模式

- 材料参数库

项目管理

 自动绘图

Xstress机器人系统

安全:

满足或超过ANSI N43.3 – 1993标准及其它工厂开放X射线操作标准,包括:

- 故障安全“X射线打开”和“快门打开”灯。

- 下列情况会自动关机:如果快门卡住,保持打开或删除;如果X射线管外壳松动或脱落;如果冷却液温度太高或流动不畅。

电缆:

高压/控制电缆和软管内封闭的冷却液不会联接

电缆长度:5米(标准)

电源:230 V AC, 50-60 Hz, 1-ph
